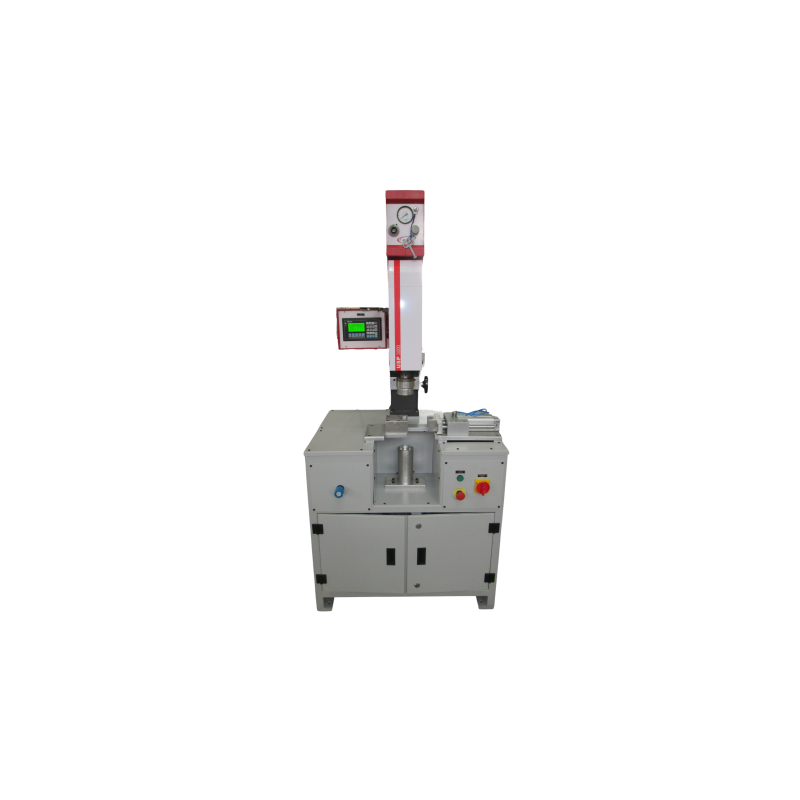

Sistemas de soldadura por giro

Máquina de soldadura por centrifugación: una solución total para todos sus ensamblajes circulares de termoplásticos

Spin Welding, como su nombre lo indica, es una técnica de soldadura por fricción para unir piezas termoplásticas. Es fundamental que las partes a unir o al menos sus áreas de unión sean circulares para este método. Es deseable una ranura de mecanizado poco profunda (machihembrado) para indexar las dos partes y proporcionar una superficie de apoyo uniforme.

Con una parte fijada, ya sea vertical u horizontalmente en un dispositivo especial, la otra se gira a 100-4000 rpm con suficiente presión aplicada para mantener las partes en contacto entre sí. El calor generado en la fricción se utiliza para llevar las superficies a una temperatura de sellado. Cuando se obtiene suficiente masa fundida, se detiene el hilado y se aumenta la presión para distribuir la masa fundida y también para exprimir el exceso de masa fundida, completando el proceso general.

Características

Longitud de la carrera: 100 mm.

Controlador - PLC con MMI adecuado.

Ajuste de tiempo: ajuste de tres tiempos para retardo (T1), activación (T2) y enfriamiento de 0 a 9,99 segundos.

Potencia - 1KW / 2.5KW / 4KW / 5KW.

Velocidad del motor: 100 a 4000 rpm.

Prensa neumática - Hasta 2500 N.

Peso - 120 kilogramos.

Especificaciones Tecnicas:

Aporte

Fuente de alimentación trifásica, 415 V

Aire neumático 6-8 bar

Producción

Servoaccionamiento 3 / 4.5 / 6.5 kw

Servomotor Panasonic

RPM máximas 2500

Datos mecánicos

Max. parte dia. Para soldar Ø 300 mm

Carrera vertical 100 mm

Garganta máxima 250 mm

Recogida de bloqueo de herramientas Ø 22 mm

Altura de la mesa 950 mm

Dimensiones totales 900 mm x 700 mm x

2000 mm (aprox.)

Control

Carrera de 10 a 100 mm

RPM de giro 500 a 2500

Tiempo de centrifugado 0,01 a 9,99 seg.

Precisión de ubicación ± 0,1 * grados

(Sujeto a localizador de molduras

precisión)

Pieza de bloqueo a través del accesorio

Delta de control del PLC

Panel de operación Hi-Tech MMI - Integrado

Modo de soldadura Modo de revolución / tiempo

Regulador de presión de soldadura Festo, regulador de precisión

Sensibilidad de profundidad de soldadura (opcional)

Interruptor de presión (opcional)

Cortinas de seguridad (opcional)

Canopy (opcional)

Aplicaciones

Cualquier parte circular hecha de termoplásticos especialmente para nailon,

Grupo PP y polietileno

Tarro de crema

Botella de aceite para el cabello

Tapa del contenedor

Cazuela
